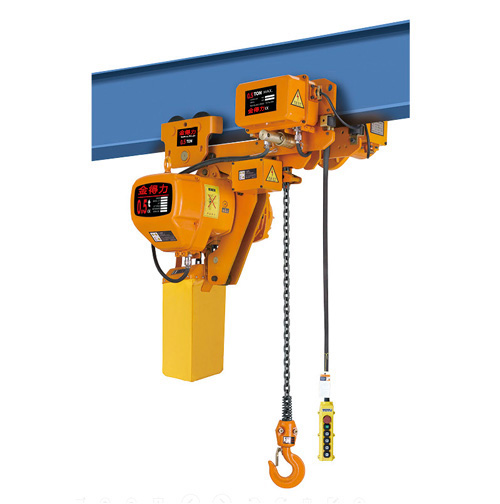

0.5T低凈空 / ELECTRIC CHAIN HOIST
產品特點 / PRODUCT FEATURES
在綿短機體與橫梁軌道間距離上具有獨特的結構，適用于在較低建筑物內使用，尤其適用于臨時搭建的廠房?jī)?nèi)或者在其內需要擴大有效起升空間的場所。

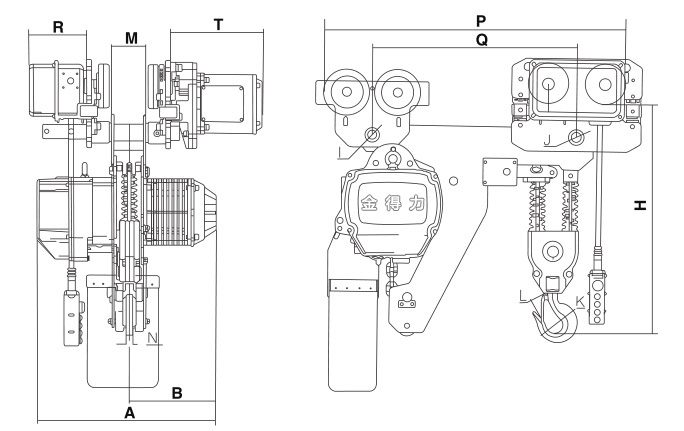

結構圖 / STRUCTURE DIAGRAM
尺寸規格 / SIZE SPECIFICATION
|
Mode 型號 |
H | A | B | P | Q | I | J | R | M | T |
| HHBB0.5-01L | 440 | 460 | 230 | 585 | 400 | Φ27 | Φ31 | 142 | 49 | 231 |
| HHBB01-01L | 480 | 520 | 260 | 630 | 445 | Φ27 | Φ31 | 142 | 56 | 231 |
| HHBB01-02L | 510 | 460 | 230 | 585 | 400 | Φ27 | Φ31 | 142 | 49 | 231 |
| HHBB1.5-01L | 570 | 615 | 295 | 720 | 505 | Φ31 | Φ36 | 142 | 66 | 231 |
| HHBB02-01L | 570 | 520 | 260 | 720 | 505 | Φ31 | Φ36 | 142 | 66 | 231 |
| HHBB02-02L | 535 | 615 | 295 | 665 | 444.5 | Φ31 | Φ36 | 142 | 56 | 231 |
| HHBB2.5-01L | 640 | 615 | 295 | 775 | 526 | Φ36 | Φ43 | 142 | 73 | 231 |
| HHBB03-01L | 640 | 615 | 295 | 775 | 526 | Φ36 | Φ43 | 142 | 73 | 231 |
| HHBB03-02L | 685 | 615 | 295 | 750 | 503 | Φ36 | Φ43 | 142 | 66 | 231 |
| HHBB05-02L | 740 | 615 | 295 | 825 | 541 | Φ43 | Φ54 | 142 | 73 | 231 |
| HHBB7.5-03L | 890 | 615 | 295 | 1041 | 751 | Φ43 | Φ54 | 142 | 77 | 231 |
| HHBB10-04L | 880 | 630 | 315 | 901 | 605 | Φ54 | Φ54 | 142 | 77 | 231 |
| HHBB15-06L | 1060 | 630 | 315 | 1091 | 795 | Φ54 | Φ54 | 142 | 81 | 231 |
